การตรวจซ่อมบานพับ Toshiba C640

ตรวจสอบสภาพความเสียหาย ปรากฏว่าหมุดยึดทุกตัวแตกหลุดจากเบ้าหมด จึงจำเป็นต้องใช้วิธีการยึดด้วยน๊อต เพื่อความแข็งแรง สะดวก รวดเร็ว

ใช้สว่านขนาด 3 mm เจาะรูสำหรับใช้ยึดน็อต สกรู ทางฝั่งซ้าย

เจาะรูสำหรับใช้ยึดน็อต สกรู ทางฝั่งขวา

ถอดหมุดด้ายซ้ายที่ติดอยู่กับตัวบานพับจอภาพออก

ถอดหมุดด้ายขวาที่ติดอยู่กับตัวบานพับจอภาพออก

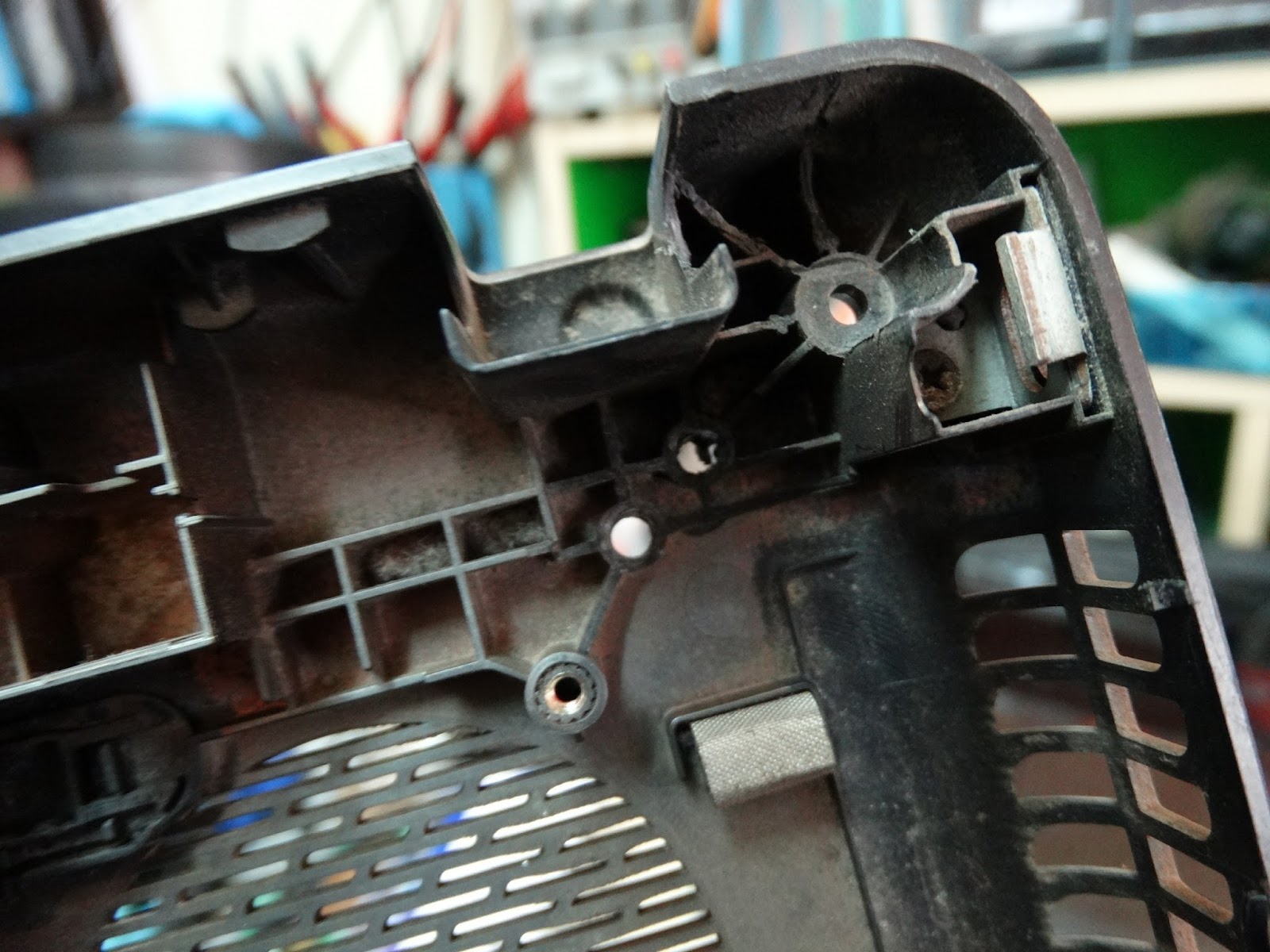

ภาพด้านหลังบอดี้บริเวณที่จะใช้สำหรับยึดสกรู

ภาพด้านหลังบอดี้บริเวณที่จะใช้สำหรับยึดสกรู

ปรับขนาดของฐานให้เสมอเป็นระนาบเดียวกัน จะได้ไม่โยกด้วยเสารองพลาสติก

ร้อยสกรูขนาด 3mm จากด้านหลังแล้วใช้น็อต 3mm ขันติดกับสกรูที่บานพับทางฝั่งขวาให้แน่น

ร้อยสกรูขนาด 3mm จากด้านหลังแล้วใช้น็อต 3mm ขันติดกับสกรูที่บานพับทางฝั่งซ้ายให้แน่น

ภาพสกรูที่อยู่บริเวณด้านหลังฝั่งซ้าย

ภาพสกรูที่อยู่บริเวณด้านหลังฝั่งขวา

เสร็จเรียบร้อย

เสร็จเรียบร้อย ทดสอบการทำงาน

https://www.facebook.com/micro2bot/videos/1842936162389018/

หนังสือคู่มือวงจรอิเล็กทรอนิกส์และระบบภาคจ่ายไฟในงานซ่อมเมนบอร์ดโน้ตบุ๊ค เล่มที่ 1

คู่มือวงจรอิเล็กทรอนิกส์และระบบไฟในงานซ่อมเมนบอร์ดโน้ตบุ๊ค เหมาะสำหรับผู้เริ่มต้น ที่ต้องการศึกษาวงจรอิเล็กทรอนิกส์ และการทำงานของเมนบอร์ด
เนื้อหาภายใน เป็นการอธิบายการทำงานของวงจรที่ใช้งานจริงในเมนบอร์ด เพื่อใช้เป็นพื้นฐานในการพัฒนาต่อยอด เพื่อเข้าใจหลักการทำงานของวงจรภาคส่วนต่างๆของเมนบอร์ดในเบื้องต้นได้
ครอบคลุมการทำงานของเมนบอร์ดทุกยี่ห้อ โดยเน้นการทำงานของเมนบอร์ด Compal Wiston Quanta

เนื้อหาภายในประกอบด้วย
1. อุปกรณ์อิเล็กทรอนิกส์ (Basic Electronics)
2. อุปกรณ์สารกึ่งตัวนำ (Semiconductors)
3.วงจรอิเล็กทรอนิกส์พื้นฐาน (Basic Electronic Circuit)
4.วงจรออปแอมป์ (OP-AMP)
5.ดีซีคอนเวอร์เตอร์ (DC/DC Converter)
6. ดีซีอิน แอนด์ ดีเทคเตอร์ (Dc in & Detector)
7.วงจรชาร์จ (Charger)
8.เซนเซอร์อุณหภูมิ (Thermal Sensor)
9.เซนเซอร์สนามแม่เหล็ก (Hall Effect Sensor)
10.ไอโอคอนโทรลเลอร์ (Super IO Controller)
11.วงจรป้องกัน (Protection)
12. ลอจิกเกต (Logic Gate)
13.พาวเวอร์ ซีเควนบล็อคไดอะแกรม (Power Sequence Block Diagram)
ภาคผนวก
อื่นๆ

หนังสือ ราคา 1,500- รวมค่าจัดส่ง EMS ครับ
ชื่อบัญชี นาย ธวัชชัย สีลาดเลา ธนาคารกรุงไทย เลขที่ 491-0-22884-5 สาขาอัมพวัน
สอบถามรายละเอียดโทร. 083-1284598

เนื้อหาต่างๆภายในเป็นการกล่าวถึงการทำงานของเมนบอร์ดโดยภาพรวม เป็นทฤษฏีเชิงปฏิบัติ ซึ่งไม่ได้เจาะลึกในรายละเอียดเรื่องใดเรื่องหนึ่ง เพราะจำนวนหัวข้อที่ทำ ค่อนข้างเยอะ ไม่สามารถอธิบายให้จบในเล่มนี้ได้ แต่จะเน้นการตรวจเช็คการทำงานของระบบไฟเป็นหลัก โดยการอธิบายประกอบภาพและวงจรจริง เพื่อให้เกิดความเข้าใจได้ง่ายขึ้น ใช้คำเรียบง่าย ไม่เน้นคำศัพท์ที่ยุ่งยาก แต่จะมีการอธิบายการทำงานของวงจรภายในไอซีบางตัว การอ่านดาต้าชีท

หนังสือคู่มือวงจรอิเล็กทรอนิกส์และระบบภาคจ่ายไฟในงานซ่อมเมนบอร์ดโน้ตบุ๊ค เล่ม 2

หนังสือคู่มือวงจรอิเล็กทรอนิกส์และระบบภาคจ่ายไฟในงานซ่อมเมนบอร์ดโน้ตบุ๊ค เล่ม 2 เหมาะสำหรับผู้เริ่มต้น ที่ต้องการศึกษาวงจรอิเล็กทรอนิกส์ในการทำงานของเมนบอร์ดที่ผลิตจากบริษัท Compal Electronic Quanta Computer และ Wistron Corporation โดยเนื้อหาจะเน้นไปที่การอธิบายการทำงานของวงจรในระบบภาคจ่ายไฟเป็นหลัก

เนื้อหาภายในหนังสือ
บทที่ 1 Compal Schematics
บทที่ 2 Quanta Schematics
บทที่ 3 Wistron Schematics

ซึ่งจะประกอบด้วยเนื้อหาส่วนต่างๆเช่น
DCIN , VinDetector , Charger , Pre Charge , Stan by , IO Controller , BIOS , DC Interface , LVDS , Sensor , Protection , Logic Gate , Power Block Diagram ,Power Sequence , Timing Diagram ฯลฯ

เนื้อหาต่างๆภายในเป็นการนำเสนอ ในรูปแบบ Step By Step ภาพและคำอธิบาย การทำงานแรงดันไฟในแต่ละจุดที่สำคัญ เนื้อหาเป็นทฤษฏีเชิงปฏิบัติ ครอบคลุมระบบการทำงานที่เกี่ยวข้องกับระบบภาคจ่ายไฟ ที่สามารถนำมาใช้เป็นพื้นฐานในงานซ่อมเมนบอร์ดได้ โดยอ้างอิงการทำงานจากแหล่งจ่ายไฟเลี้ยงอะแดปเตอร์เป็นหลัก

**** หนังสือ ราคา 1,500 จำนวน 326 หน้า รวมค่าจัดส่ง EMS

จัดส่งให้ได้ ภายใน 2-3 วัน

ชื่อบัญชี นาย ธวัชชัย สีลาดเลา ธนาคารกรุงไทย
เลขที่ 491-0-22884-5 สาขาอัมพวัน

สอบถามเพิ่มเติมโทร. 083-1284598 (ต้อม)

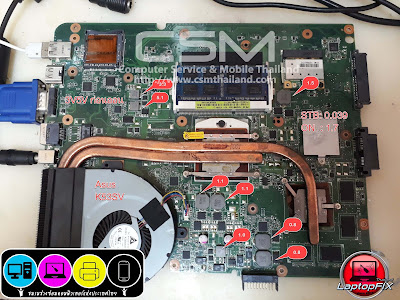

Asus K53SV_Power
